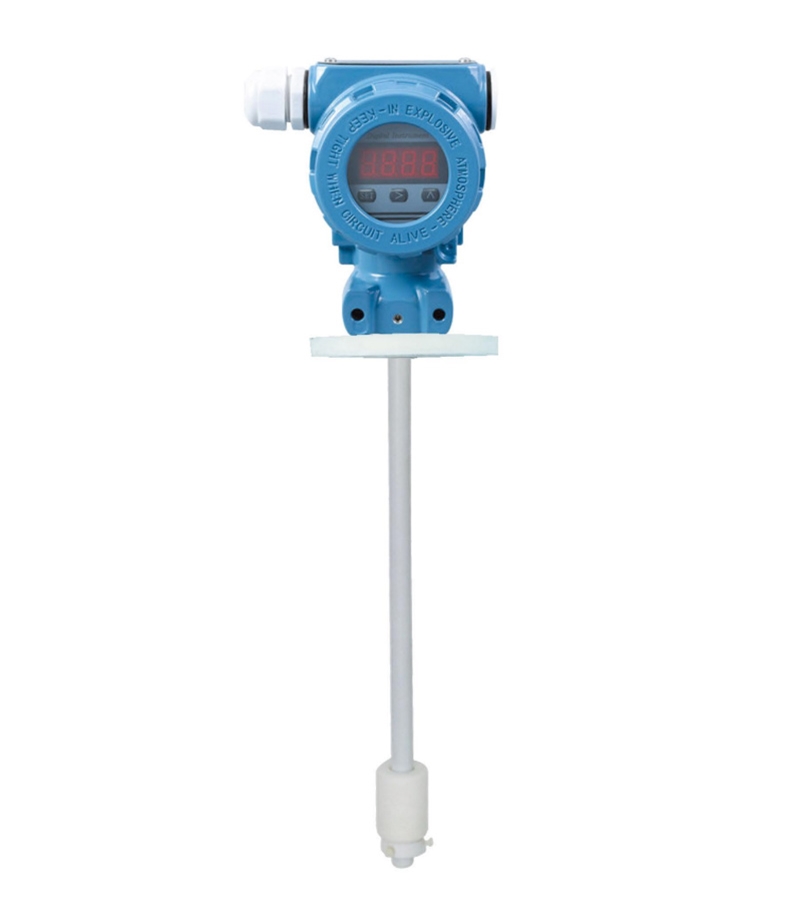

變送器由電子線路/測量桿和浮球三個主要部分組成，浮球中裝有永久磁鐵，測量桿中每隔一定距離安裝一只傳感器，由它檢測浮球的位置。當浮球隨液位的升降沿測量桿上/下運動時，通過磁性的作用，使傳感器變化，從而使測量桿中電子線路的信號增加或者減小，這一信號的變化再由變送器的電子線路轉換成4-20mA（或者1-5V)標準信號，供現場廣角度電表指示同時輸給控制室二次儀表。

產品參數：
量程范圍   0~5米范圍內選擇
壓力過載   ≤1.5倍
輸出信號   4-20mA
采樣時間   1秒鐘20次
供電電源   24VDC
長期穩定   ≤0.2FS/年
精度等級   0.5%FS
防護等級   IP65
補償溫度   -10~70℃
介質兼容   與PP/不銹鋼兼容介質
工作溫度   -20~80°℃
安裝螺紋   法蘭安裝
介質溫度   -25~80°℃
浮球材質   PP/不銹鋼
零點溫漂   0.5%FS
