三、技術參數：

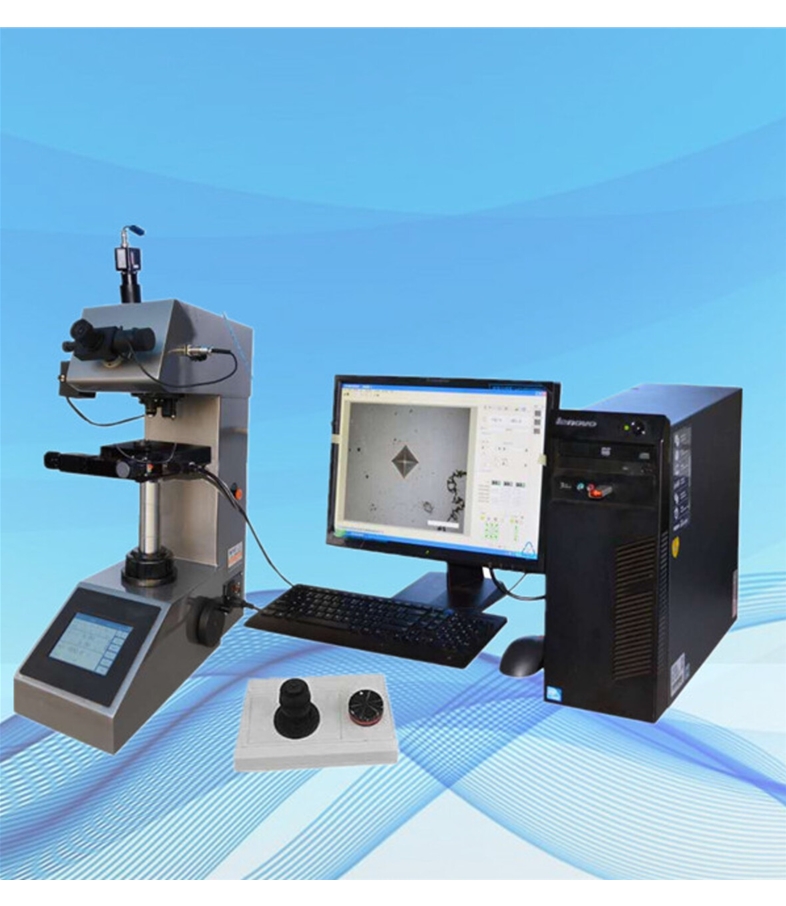

軟件系統直接控制硬度計主機及自動物臺，可對試樣按設定軌跡進行自動位移并自動讀數，實現自動轉塔、自動加載、自動位移、自動讀數等智能化功能。滿足高端用戶需求。
一）主要功能（不同版本軟件，功能有所差別）
系統聯動：通過硬度計串口通訊，實現系統與硬度計聯動。包括軟件實時控制硬度計調整亮度、切換鏡頭、加載等。
壓力聯動：硬度計壓力轉換后，系統感知壓力變化并適時調整。
轉塔聯動：軟件控制硬度計進行物鏡—壓頭之間相互切換，無須人工控制硬度計。
加載聯動：軟件控制硬度計進行加載，無須人工控制硬度計。
測量聯動：軟件控制硬度計轉塔、加載并直接讀取維氏硬度值。
平臺聯動：專業的自動平臺及控制，完全由系統控制。
平臺拖動：在活動圖像上，拖動鼠標控制平臺各個方向位移。
方向設置：根據深度方向，設置相應的平臺位移方向，保證最佳測量結果。
圖像采集：實時顯示硬度圖像，可存儲、打印圖像。
壓痕測量：手動點取壓痕：用鼠標點取壓痕的四個頂點，可對所有壓痕進行測量。
自動讀數功能：自動找出壓痕的四個頂點，速度快，數據準，適用性強。
硬度換算：依據國家標準，自動進行布氏—洛氏—維氏—努氏等多種硬度數值轉換，實時顯示。
圖文報告：自動記錄測量數據，自動生成硬度—深度曲線，保存或打印硬度—深度曲線及所有壓痕測量值。保存或打印壓痕圖像及當前壓痕硬度值。所有報告按WORD文檔保存。
路徑規劃：可設置邊緣法線、Z字形、自由點、矩陣、圓+法線、直線法線等壓痕測試路徑。
路徑調整：可在路徑點上進行添加、刪除、修改、平移等任意調整。
路徑復制：可對設置好的路徑進行左右鏡像、上下翻轉、任意角度旋轉等復制，以及路徑序號的重置等。
定點處理：對將圖像上任意一點移動到壓頭位置，并進一步加載、測量。
壓痕添加：將當前壓頭位置添加到測試路徑中。
平臺示意圖：將當前規劃的路徑顯示在平臺示意圖中。
多語言：支持簡體中文、繁體中文、英文等多種語言。
全景掃描（選配）：可對試樣進行全景掃描和拼接大圖。將當前壓頭位置添加到測試路徑中。
二）適用范圍
測量范圍：根據硬度計設置范圍，支持所有壓力。
適用機型：全系列自動轉塔顯微及維氏硬度計。
三）性能特點
實時聯動：系統通過串口通訊，感知壓力變化、控制硬度計轉塔、加載并直接讀數。
適用廣泛：系統可配接全系列自動轉塔顯微及維氏硬度計。
安裝便捷：USB2.0口與電腦相連，安裝時不需插卡。
性能穩定：只要硬度計成像清晰均勻，可快捷準確地自動讀數。
功能強大：手動讀數、自動讀數、硬度換算、深度硬度曲線、壓痕圖像、圖文報告功能。
使用方便：通過硬度塊進行定標，符合用戶日常習慣。半天培訓，即可正常使用。
自動讀數：獨創自動讀數算法，對多種壓痕進行自動讀數，速度快、準確性高。
重復性好：自動讀數重復性高，滿足用戶專業要求。
自動位移：自動物臺按設定軌跡，將試樣位移到指定位置。
路徑規劃：多種方案支持壓痕測試路徑的規劃，滿足用戶各種需求
平臺示意圖：利用示意圖，清晰直觀地顯示所規劃的路徑。
六、自動平臺參數:
系統組成：自動平臺+平臺控制箱+搖桿控制盒；
平臺控制：手動、電動、計算機控制，
電源：交流220V，50~60Hz，功率30VA
通訊接口：RS232
平臺尺寸：120x130x42mm
X方向行程：≧50mm     Y方向行程：≧50mm
最小步進分辨率：2.5um
重復定位精度：≤2um
移動速度：5檔可調
限位開關：X，Y標準（4個）
四）配置清單
硬度計專用接口 1 只
軟件狗 1 只
數字?jǐn)z像頭 1 只
軟件光盤 1 張
數字?jǐn)z像頭專用連接線 1 根
專用數據連接線 1 根
自動物臺 1 套
平臺控制箱 1 套
